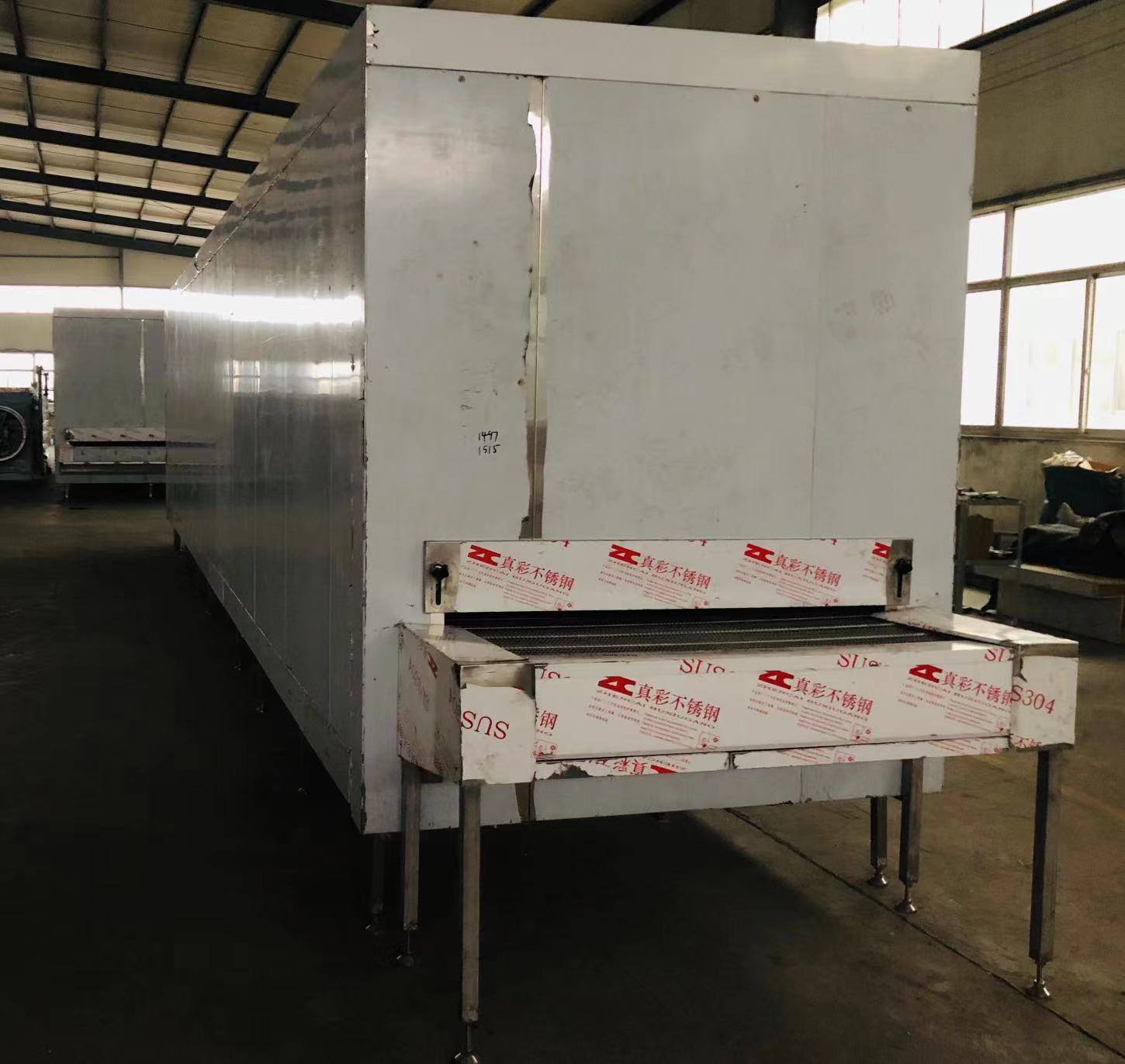

隧道速凍機總體設計
1、整套設備的設計和生產符合HACCP及新版食品藥品GMP、SC等要求；符合中華人民共和國《食品單體速凍裝置》標準及出口商檢要求。
2、倉庫內外結構均採用食品級不銹鋼SUS304，全部採用氬弧焊焊接，焊縫採用酸洗處理。 （不包括減速機、電機等標準件和特殊件）。
3、根據冷凍產品的特點設計工藝結構參數，設計有效表面積大的蒸發器；採用大間距鋁合金翅片管組和變葉片間距設計，減少蒸發器與倉間溫差，設計選型按蒸發溫度-40攝氏度計算。蒸發麵積充足，傳熱效率高，充分考慮進出溫度的影響，設計延遲結霜，延長速凍機工作時間。

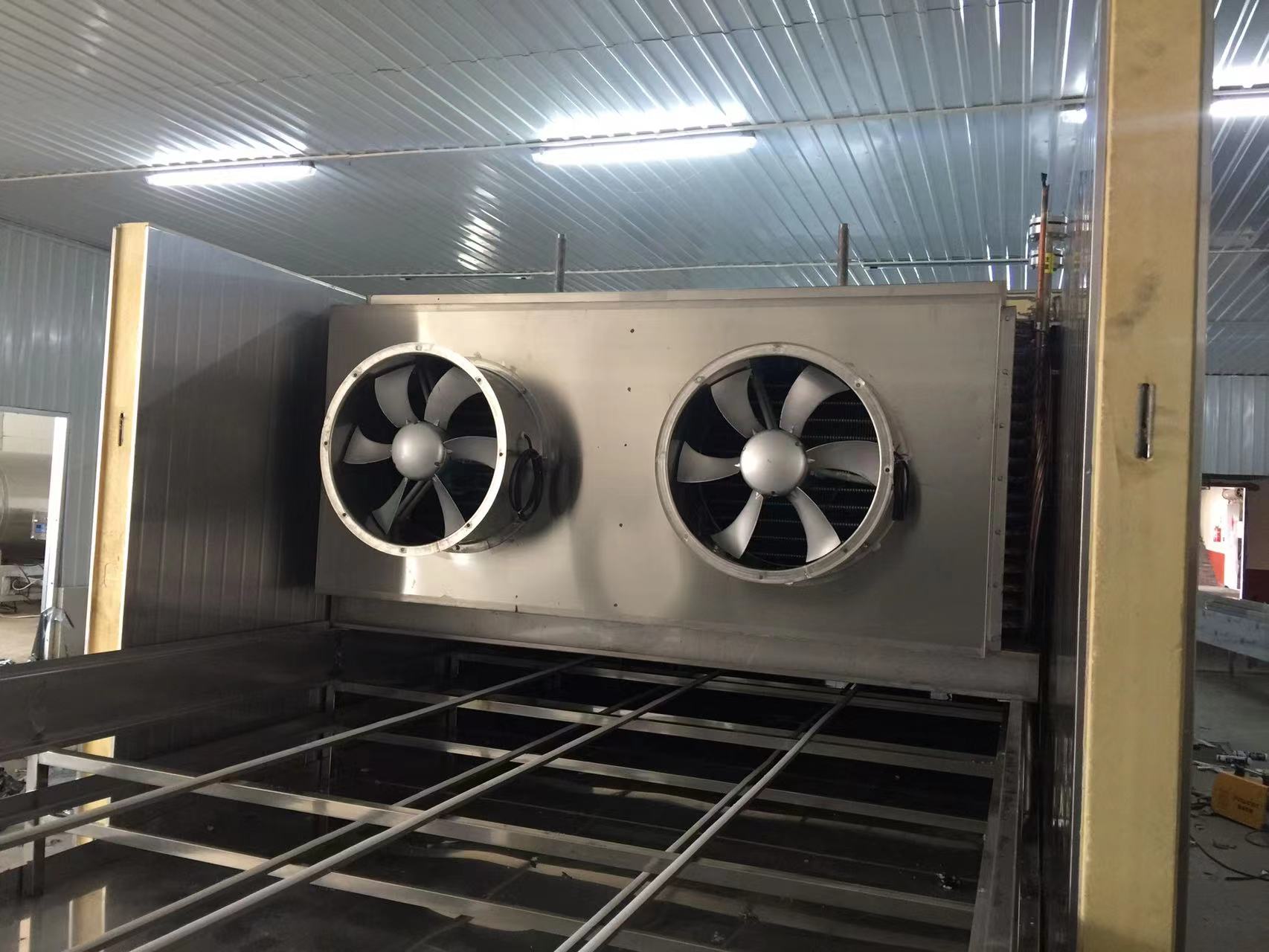

4、蒸發器配備高效、低噪音、防水、防潮、耐低溫軸流風機。
5、利用倉內-35℃的溫度，利用隧道側吹原理，通過變頻輸送帶的作用，將產品溫度降優-18℃。單個單位被統一快速冷凍，貨物自動下降。
6、採用可調式熱波吹風設計，提高冷風集中度和速凍效率。冷凍產品多方向均勻纏繞，冷凍速度更快，質量穩定。採用獨特的風向調節裝置和精確的導風系統，避免風失控，同時在進風口和出風口設計耐低溫的軟風幕。內部導風調節裝置可隨時調節風向，控製冷風對稱而不溢出；可調節的防風保溫裝置控制進料高度，避免冷卻能力損失。
7、採用外置集中水閥，控制水流均勻衝霜，防止細菌滋生，保持清潔衛生，滿足食品衛生要求。冷凍室內蒸發器配備整體焊接不銹鋼大水盤；倉庫設有電加熱檢修門，速凍機各個角落易於清潔維護；除網帶運轉緩慢外，其他傳動裝置均位於保溫罩內部，拆裝方便；設置急停安心按鈕和安心警示標誌；速凍機整體設置可水平上下調節。
8、進料口安裝高度可調的防風保溫裝置，使產品初布料分佈均勻，避免冷空氣流失。導風調節裝置可調節風向，控製冷風均勻度；
9、不銹鋼SUS304輸送帶鏈條採用38.1mm雙節距大滾子鏈條滾動傳動，避免鏈條變形、斷裂；
10、網帶輸送機回程帶位於倉內，受料立柱五面保溫，貨口處附有可調節不銹鋼防風保溫板。運輸立柱六面保溫，可自動落料，保持網帶輸送機低溫運行，具有預冷功能。
11、採用全長不銹鋼封邊，將冷凍產品相對封閉在輸送隧道內，防止翻轉和吹出隧道。
12、優質擺線針輪減速機和變頻器實現網帶傳動無級調速。冷凍時間可任意調整。
13、充分利用儲存表面積，有效利用製冷能力，適應不同冷凍產品進行高效節能的速凍加工。
