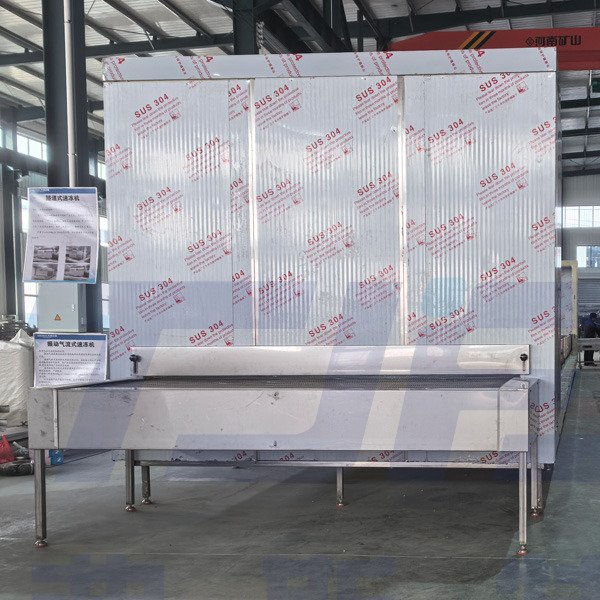

Hiina esimene külmahela tunnelsügavkülmik pitsatöötlemistehase jaoks

Tunnel sügavkülmik Üldine disain

1. Kogu seadmete projekteerimine ja tootmine peab vastama HACCP-le ning toidu ja ravimite GMP, SC jne uue versiooni nõuetele; Vastab Hiina Rahvavabariigi 'Toidu monomeeri kiirkülmutusseadme' standarditele ja kaubandusliku kontrolli ekspordinõuetele.

2. Lao sise- ja väliskonstruktsioonid on valmistatud toidukvaliteediga roostevabast terasest SUS304, kõik keevitatud argoonkaare keevitusega ja keevisliiteid töödeldakse happega peitsiga. (Välja arvatud standard- ja erikomponendid, nagu reduktorid ja mootorid).

3. kavandada protsessi struktuuri parameetrid külmutatud toodete omaduste põhjal ja kavandada suure efektiivse pinnaga aurusti; Võttes kasutusele suure vahekaugusega alumiiniumsulamist ribidega torude rühma ja muudetava labade vahedega konstruktsiooni, et vähendada aurusti ja lao temperatuuri erinevust, arvutatakse konstruktsiooni valik aurustumistemperatuuri –40 kraadi Celsiuse järgi. Piisav aurustumisala, kõrge soojusülekande efektiivsus, võttes täielikult arvesse sissetulevate ja väljuvate temperatuuride mõju, mõeldud külmutamise edasilükkamiseks ja kiirkülmutusmasina tööaja pikendamiseks.

4. Aurusti on varustatud tõhusa, madala müratasemega, vee-, niiskuskindla ja madala temperatuurikindla aksiaalvooluventilaatoriga.

5. Kasutades laosisest temperatuuri -35 ℃ ja tunnelipoolse puhumise põhimõtet, alandatakse toote temperatuuri muutuva sagedusega konveierilindi toimel -18 ℃. Üksikud üksused külmutatakse ühtlaselt ja kiiresti ning saadetis langeb automaatselt maha.

6. Reguleeritava kuumalainete puhumiskujunduse vastuvõtmine, et parandada külma õhu fookust ja kiiret külmutamist. Külmutatud tooted keritakse ühtlaselt mitmes suunas, muutes külmutamise kiiremaks ja tagades ühtlase kvaliteedi. Võtta kasutusele ainulaadne tuulesuuna reguleerimisseade ja täpne õhujuhtimissüsteem, et vältida tuule põgenemist, konstrueerides samal ajal madala temperatuuriga pehmed õhukardinad sisse- ja väljalaskeavadele. Sisemise õhujuhi reguleerimisseade saab igal ajal tuule suunda reguleerida, kontrollides külma õhu sümmeetriat ilma ülevooluta; Reguleeritav tuuletõkke isolatsiooniseade kontrollib söötmiskõrgust ja väldib jahutusvõimsuse kadu.

7. Välise tsentraliseeritud veeventiili kasutuselevõtt, et kontrollida ühtlast vett loputavat pakast, takistada bakterite kasvu, säilitada puhtust ja hügieeni ning täita toiduhügieeninõudeid. Külmutatud siseaurusti on varustatud integreeritud keevitatud roostevabast terasest suure veealusega; Ladu on varustatud elektriküttega hooldusustega ning kiirkülmutusmasina kõiki nurki on lihtne puhastada ja hooldada; Kõik muud ülekandeseadmed, välja arvatud võrkrihma aeglane töö, asuvad isolatsioonikatte sees, mida on lihtne lahti võtta ja kokku panna; Seadistage hädaseiskamise ohutusnupud ja ohutussildid; Kiirkülmutusmasina üldine seadistus on reguleeritav horisontaalselt üles ja alla.

8. Toiteporti paigaldatakse reguleeritava kõrgusepiiranguga reguleeritav tuuletõkke isolatsioon, mis jaotab ühtlaselt toote algkanga ja väldib külma õhu kadu. Õhujuhi reguleerimisseade saab reguleerida tuule suunda ja kontrollida külma õhu ühtlust;

9. Roostevabast terasest SUS304 konveierilindi kett kasutab 38,1 mm kahe sammuga suurt rullketti veeremisülekande jaoks, vältides keti deformatsiooni ja purunemist;

10. Lintkonveieri võrkkonveieri tagastuslint asub laos, viies vastuvõtukolonni küljes isolatsioon ja kaubaporti kinnitatud reguleeritav roostevabast terasest tuulekindel isolatsiooniplaat. Veosamba kuus külge on isoleeritud, võimaldades automaatset materjali mahakukkumist ja säilitada võrkkonveieri tööd madalatel temperatuuridel koos eeljahutusfunktsiooniga.

11. Kasutades täispikki roostevabast terasest servi, on külmutatud tooted suhteliselt suletud transporditunnelisse, et vältida nende ümberminekut ja tunnelist väljapuhumist.

12. Kvaliteetne tsükloidne pinwheel reduktor ja sagedusmuundur saavutavad võrgusilma ülekande astmevaba kiiruse reguleerimise. Külmumisaega saab suvaliselt reguleerida.

13. Kasutage täielikult ladustamispinda, kasutage tõhusalt jahutusvõimsust, kohanege erinevate külmutatud toodetega tõhusaks ja energiasäästlikuks kiireks külmutamiseks.
