1. 客戶要求：

你好！我們是哥斯達黎加更大的麵包店之一，我們需要為烘焙產品報價 IQF 冷凍機。我們每小時需要冷凍大約 240 公斤麵包。請盡快聯繫我。謝謝！

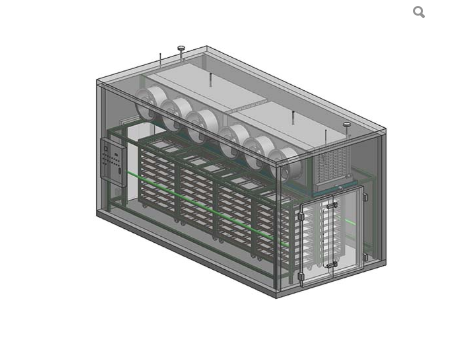

客戶選擇速凍櫃，

產品內外溫度：+26/-18℃

手推車尺寸：65*45*200cm 60-80kg/車

2。設備選型

1.速凍櫃採用雙面不銹鋼聚氨酯夾芯板，

150mm厚，單位體積：38-42KG/m⊃3;,鋼板厚度：δ0.5mm

PU採用偏心鉤連接方式，平縫打四膠，加工泡沫罐接縫處的孔或角。

3.冰箱門保溫：軌道手動移門，門口尺寸：高×寬：2200×900mm。門厚：δ150mm；門設有安心門鎖裝置，可開門逃生庫

4.門材質：不銹鋼板，聚氨酯發泡保溫材料，聚氨酯密度：40±2kg/m⊃3；

3. 製冷設備

1.製冷機組：比澤爾HSN6461-50Y壓縮機；

2.冷凝器：壓縮機組蒸發式冷凝器

3.蒸發器：選用吸頂式冷風機。冷風機採用鋁管鋁翅片，鋼板噴塗。

4、製冷閥門：丹佛斯、卡斯特、ALCO、FSK等知名品牌

5、電氣控制系統：每個倉庫製冷設備均配備獨立的電氣控制裝置。. 採用 ABB、施耐德、西門子、三菱、德力西等國內外知名品牌。電線採用銅芯防水電纜

6.設計思路：自動控制溫度實時能量調節

4.FSK3速凍機 項目表 PU6 面保溫材料l
不。	姓名	模型		單元		數量	筆記	麩		圖片展示
1.	4*2*2.4m -35℃ PU雙層 不銹鋼 保溫板	δ ： 150mm		平方米		46	厚度：δ 150mm，厚鋼：δ0。 5mm，堆積密度：40±2kg/ m⊃3；
2	手動 平移 門， 風幕機	2200× 900米× 150毫米		放		2	鋼製件，門框採用鋁合金，不銹鋼 板厚度&0.5mm
3	照明燈 LED	30W		放		4	防潮	中國
製冷設備及主要閥門零部件
不。	姓名	模型	單元		數量		筆記		品牌	圖片展示
1	壓縮機組	HSN64761-50Y Q=45kw -40℃ 40℃ R404A	放		1		速凍櫃		比澤爾品牌壓縮機
1.1	蒸發器 （急速冷凍櫃）	採埃孚300	放		1		銅管鋁翅片噴塑處理 距離：12-18mm		中國
二	製冷閥門	截止閥	放						丹佛斯
		篩選	放						丹佛斯
		電磁閥	放						丹佛斯
		膨脹閥	放						丹佛斯
四	電氣系統控制
1.	電氣自動控制	FST-HSN6461-50Y	放		1

4、FSK3速凍機壓縮機 設備選型

一、設計依據

（1）《設計規範》GB50072-2010；

（2）《采暖通風與空調規劃設計規範》GB50019-2003；

（3）《製冷設計手冊》；

（4）用戶要求。

2、設計條件

（1）製冷劑：R404A；

（2）蒸發冷凝溫度：-40/+40℃

1、壓縮機組運行參數

運行狀況	壓縮機組類型	製冷量	輸入功率	380V/50赫茲
-40/+40℃	HSN6461-50Y	45千瓦	38.8千瓦

選用螺桿壓縮機1台：HSN6461-50Y

2、蒸發冷凝器

型號：ZFLA-300蒸發冷凝器。

3、電氣控制系統：主要電氣元件採用施耐德。

1、壓縮機組技術參數

壓縮機組名稱		單元	螺桿壓縮機組
壓縮機組類型			FST-HSN6461-50Y
壓縮機		1套	比澤爾 HSN6461-50Y
壓縮機	理論位移	立方米/小時	198立方米/小時60赫茲
	能量調節範圍		100%-75%-50%
冷媒	類型		R404A
設計條件		℃	-40℃/40℃
製冷量		千瓦	45千瓦
電壓和功率			3N/60Hz/220V38KW
油冷卻器			液體冷卻
外形尺寸（長*寬*高）		毫米	1500×1250×1500
單位重量		千克	～850

蒸發冷凝器參數：

類型		ZFLA300
排熱量（千瓦）		300
扇子	數量	2套
	吹氣量（m3/h）	25000立方米/小時
	功率（千瓦）	2×1.1KW
水泵	功率（KW）	1.1kw×1套
外形尺寸（mm）長*寬*高		2200×1080×3760毫米
工作重量KG		3000

5. 技術參數 蒸發器

類型		ZF300
熱交換面積		300平方米
風扇電機	數量	4套
	風量（m3/h）	15000立方米/小時
	功率（瓦）	4*1100
	風管直徑	Φ700mm
距離		12毫米-18毫米
供電電源		60赫茲220伏
除霜方法		水霜
材料		鋁管 鋁翅片
尺寸（mm）長*寬*高		3000×1100×1700毫米
標準		國標IP65
