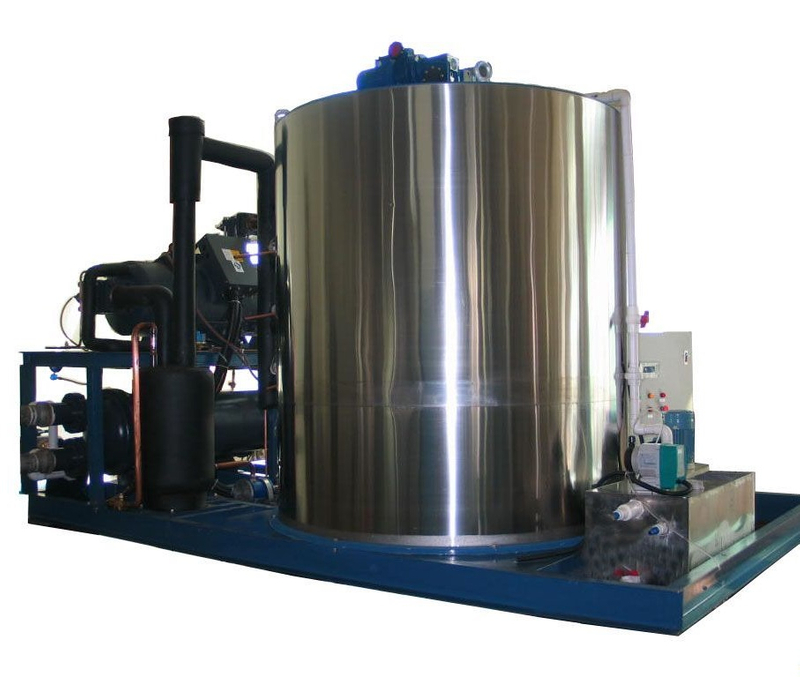

10T /24h淡水片冰機清單
1.) 片冰機零件清單
不。 | 產品名稱 | 品牌 | 起源 | 材料 | |
一 | 製冰機 | ||||
1 | 蒸發器 | FST | 中國 | Q235碳鋼 | |
2 | 減速器 | 科基 | 中國台灣 | 馬達：0.75KW | |
3 | 循環水泵 | FST | 中國 | 馬達：0.37kw | |
4 | 紅外線開關 | 瑞科 | 中國 | ||
5 | 水位開關 | 快速地 | 中國 | ||
6 | 水箱 | FST | 中國 | 不鏽鋼304 | |
7 | 滑冰 | FST | 中國 | 不鏽鋼304 | |
8 | 軸承 | AKG | 德文 | ||
9 | 鹽水泵 | 劑量劑量 | 德文 | 0.016千瓦 | |
頂部底座 | FST | 中國 | ZL301 | ||
座 | FST | 中國 | ZL301 | ||
二 | 冷凍系統 | ||||
1 | 壓縮機 | 比澤爾 | 德文 | 2台並聯（6HE-28Y-40P×2） | |
2 | 冷凝器 | FST | 中國 | 水冷 | |
3 | 膨脹閥 | 達福斯 | 丹麥 | ||
4 | 乾燥過濾器 | 阿爾科 | 美國 | ||
5 | 油分離器 | 德福 | 中國天津 | ||
6 | 機油濾清器 | 德福 | 中國天津 | ||
7 | 油視鏡 | 阿爾科 | 美國 | ||
8 | 背襯氣體濾芯 | 德福 | 中國天津 | ||
9 | 液汽分離器 | 德福 | 中國天津 | ||
10 | 電磁閥 | 卡斯特 | 義大利 | ||
11 | 避震器 | 韓力士 | 韓國 | ||
12 | 高低壓控制器 | 丹佛斯 | 丹麥 | ||
13 | 高低壓表 | 瑞富公司 | 義大利 | ||
14 | 油壓表 | 瑞富公司 | 義大利 | ||
15 | 油壓控制器 | 比澤爾 | 德文 | ||
16 | 水塔及冷卻泵 | 良言 | 中國 | ||
三 | 控制系統 | ||||
1 | 電箱 | FST | 中國 | ||
2 | 可程式控制器（PLC） | LG | 韓國 | ||
3 | 交流接觸器 | LG | 韓國 | ||
4 | 熱過載繼電器 | LG | 韓國 | ||
5 | 缺相保護器 | 松嶺 | 中國台灣 | ||
6 | 空氣開關 | 正泰 | 法國 | ||
7 | 觸控螢幕 | 崑崙同泰 | 中國北京 | ||
四 | 冰蓄冷系統 | ||||
1 | 冰儲藏室 | FST | 中國天津 | 兩側均採用碳鋼 | |
2 | 冰車 | FST | 中國天津 | SUS304 | |
3 | 冰匙 | FST | 中國天津 | 工程塑料 | |
2.）技術參數：
1 | 冰輸出 | 10噸/24小時 |
2 | 總重量 | 1760公斤 |
3 | 片冰機尺寸 | 2530*1830*1820毫米 |
冰室組裝後尺寸 | 2600*2500*2200毫米 （門尺寸：W800*H1800） | |
水塔尺寸 | Ø1830*1850毫米 | |
安裝總淨尺寸 | 5000(長)*2500(寬)*5000(高)毫米 | |
4 | 冰厚 | 1.5mm-2.3mm |
5 | 冷媒 | R404A |
6 | 冷氣量 | 65千瓦 |
7 | 蒸發器材質 | 碳鋼（內部：Q235碳鋼；外部：SUS 304；絕緣層：聚氨酯） |
8 | 蒸發溫度 | -22℃ |
9 | 冷凝溫度 | +40℃ |
10 | 標準進水溫度 | +18℃ |
11 | 標準環境溫度 | +25℃ |
12 | 給水壓力 | 0.1MP-0.5MP |
13 | 安裝總功率 | 45.5千瓦 |
14 | 電源 | 3P/380V（50Hz） |
15 | 冰溫 | -5∽-8℃ |
16 | 冷卻形式 | 水冷 |
17 | 給水式 | 淡水 |
18 | 水管尺寸 | 1/2' |
19 | 噪音 | ≤60分貝 |
3.) 安裝要求
(1)電壓：3P 380V 50HZ；三相5線；
（2）水資源：清潔水，自來水即可，距離製冰機1.5公尺以內；
（3）安裝地點應通風良好，遠離耗散裝置，避免陽光直射及雨淋，標準工作環境溫度：5℃~35℃；
（4）地面應平整，排水系統良好；
(5)水壓：0.1MPa～0.6MPa；
(6) 安裝空間：檢查下圖
